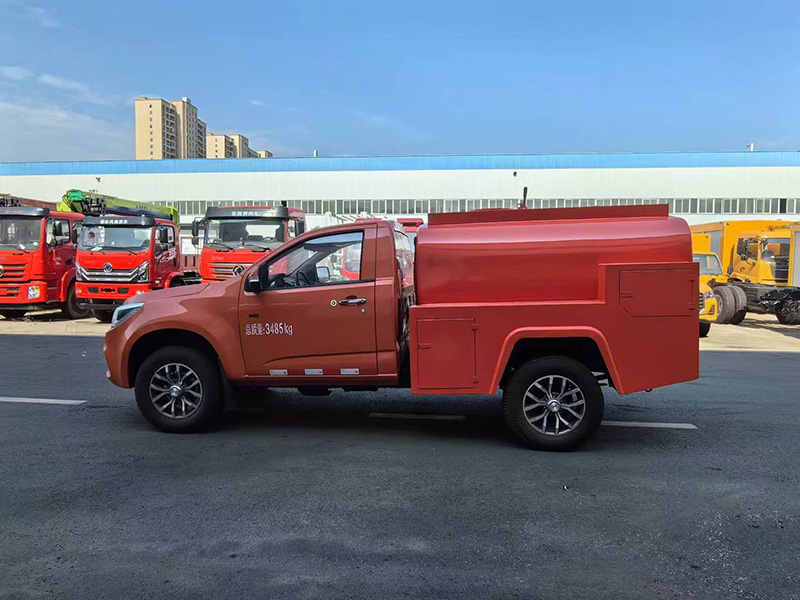

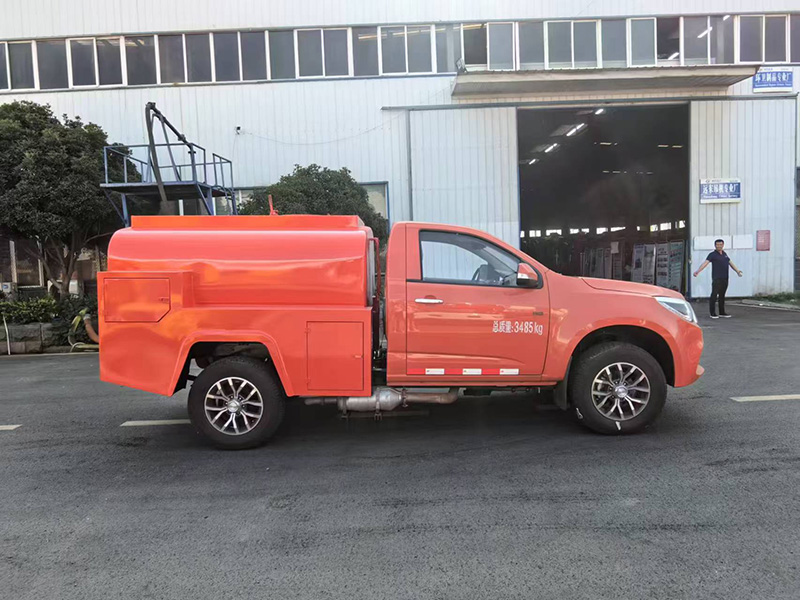

五十鈴供水車 技術規格書

主要性能

【整車技術參數】
產品**	程力威牌	公告批次	383
產品名稱	灑水車	產品型號	CLW5030GSSADY
總質量(Kg)	3485	罐體容積(m3)	1.21
額定載質量(Kg)	1155	外形尺寸	5140×1880×2060,1980,1940,1900
整備質量(Kg)	2200	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2	鞍座**載質量(Kg)
接近角/離去角(°)	33/27	前懸/后懸	977/1067
軸荷(Kg)	1410/2075	**車速(Km/h)	140
備注	該車專用裝置主要是罐體和噴灑系統,主要用于路面灑水.罐體總?cè)萘?.21立方米,有效容積1.15立方米,介質:水,密度:1000千克/立方米.罐體外形尺寸(長度×長軸×短軸)(mm):1450×1400×900.ABS及ABS**器型號:QLJJABS-Y-03,生產廠家:重慶慶鈴汽車機加部品制造有限公司.
【底盤技術參數】
底盤型號	QL1030CZGAY	底盤名稱	多用途貨車底盤
**名稱	慶鈴牌(繁體)牌	生產企業	慶鈴汽車股份有限公司
軸數	2	輪胎數	4
軸距 (mm)	3096
輪胎規格	245/70R17LT 10PR,265/60R18
鋼板彈簧片數	-/5,-/3	前輪距	1570,1590
燃料種類	柴油	后輪距	1570,1590
排放依據標準	GB18352.6-2016國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
4KH1CT6H1	五十鈴(**)發動機有限公司	2999	105

詳細描述

一、 整車

1. 外廓尺寸：5140×1880×2060,1980,1940mm

2. 乘員人數：2

3. 水罐：容積 1150L

4. 水泵：流量 25L/min

二、 底盤

1. 型號：QL1030CZGAY

2. 驅動型式：4×4

3. 軸距：3096mm

4. 發動機：

型號為 4KH1CT6H1，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

額定輸出功率為：105KW

排放標準：國Ⅵ

5. 變速箱：機械式手動變速箱，5 個前進檔

6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換

7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

8. 制動系統

駐車制動：**鼓式制動

**制動：發動機排氣制動

9. **車速：140km/h

三、 駕乘室

1. 結構：整體鋼骨架焊接長頭駕駛室，固定型。

2. 布局：?jiǎn)闻艃砷_門，乘員人數為 2。

四、 上裝

(一)   罐體

1. 容積：1100L

2. 結構：

方圓焊接結構，內設分倉隔板。

人孔及人孔蓋 1 套，直徑φ500 mm。

注水管位于罐體右邊，通徑為 DN65。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為 3mm，封頭厚度為4mm。

內壁全部做防腐處理，經久耐用。

4.  設備：

人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

排污閥：手動**

(二)器材箱

1. 結構：

l箱體為方圓焊接結構,與前端水罐為整體滾壓成型。

2. 材質：為優質碳鋼材料。

3. 倉門：尾部上掀倉門，采用氣彈簧撐桿，方便開啟。

4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。

五、 泵及水路系統

1． 機動消防泵:

尺寸：850*650*700（mm)

流量:25(L/min)

壓力：1.2（Mpa)

水霧射程:16(m)

細水霧射程:13.5（m）

霧滴顆粒：≤400

3．  管路

罐出水管路：DN50，帶手動球閥，右置向右

水帶出水管路： DN50，帶手動球閥，右置向右

六． 電氣系統

1. 尾部裝有符合**標準的組合尾燈和牌照燈。

七、 器材配備及布置

1. 配備原則

客戶有特殊需求時，根據客戶的需求配備

客戶沒有特殊需求時，按照公司的企業標準配備

八、 隨車基本配備清單

序號	名稱	數量	序號	名稱	數量
1	吸水膠管	1 根	2	40 森林消防水帶	2 盤
3	40 森林消防水**	1 把	4	65 轉 40 管牙接口	1 個
5	底盤專用工具	1 付
