概    述

◆福田小卡之星單排駕駛室，采用高強度鋼板和封閉式結構，形成有效的防撞保護區，保護駕乘人員安全。關鍵易腐蝕部位采用工程合成樹脂等特殊材料，極大地提高了駕駛室的抗腐蝕性。座椅雙密度發泡，彈性好，不變形，舒適性好。內裝飾采用優質原生塑料，無氣味。配置大視野前擋風玻璃，有效減少彎道盲區，提高行車安全；

◆駕駛室后設有乘員室，平頭全金屬封閉式結構，可乘座2人，駕駛室乘員2人；

◆駕駛室內加裝有取力器**開關、各種附加**開關，儀表臺下方裝有多功能電子**報器，車頂裝有**；

◆駕駛室內擱物箱等人性化設計，一應俱全。

福田小卡2單排座駕駛室

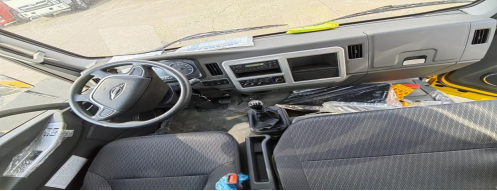

前排駕駛位

水罐容積（L）

1800

罐體材質

優質碳鋼材質

人孔

設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口

設溢流口1個。

排污口

1個排污口，手動閥**。

注水口

在水罐前部左側接1只DN65外注水接口。

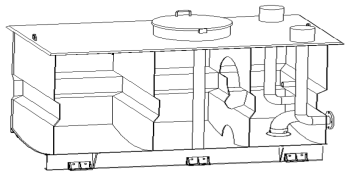

罐體示意圖

材質及工藝

◆水罐采用優質碳鋼罐體；

◆罐體成型后高壓氣體試漏檢測，使罐體具有強度高、**穩、車輛運載平穩安全等特點；

◆罐體在焊接工裝工位上采用氣體保護焊接自動焊接而成，保證罐體焊縫質量的原樣性。

◆罐體的長度采用一次成型的整體式縱梁焊接，確保罐體的強度。

型式

側掛式取力器

操 縱

手動**

冷卻方式

/

潤滑方式

飛濺式油潤滑

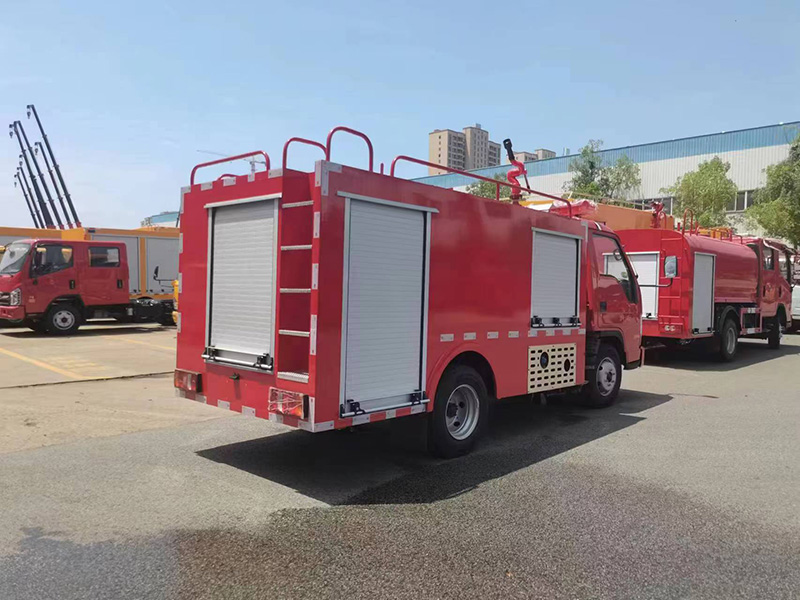

結構

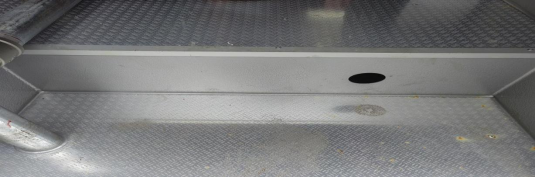

器材箱為方形消防車結構，兩側及后面均可裝取器材，器材箱后部設有供消防員上下的人梯，整體廂體由Q235碳鋼鋼板焊接而成，器材箱全部安裝新款易拉高強度鋁合金卷簾門，內飾鋪設鋁質花紋板，美觀耐用。主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）

材質

骨架、蒙皮為優質Q23**鋼材；內隔板、底板為高強度鋁合金和新型隔熱防護板。

圖示

器材放置

◆按戰斗編程和戰斗展開設計器材集成；

◆按使用邏輯關系和使用頻率放置器材；

◆使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材；

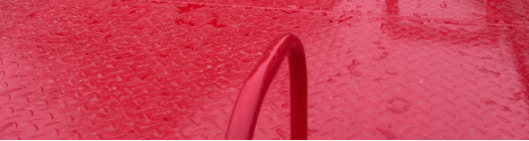

車頂

采用花紋板鋪設（限車廂頂部）

圖示

(參考)

爬梯

后爬梯采用內嵌式爬梯，上車扶手手采用圓鋼管，表面噴漆處理。

圖示

灑水泵：

40/50灑水泵

流  量：

40 m3/h

安裝型式：

側掛

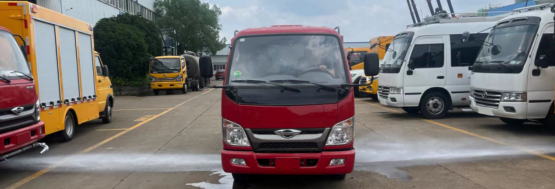

前沖

標配前置對沖圓錐噴嘴，沖洗寬度≥25m 圓錐噴嘴角度可以任意調節，可將中間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水降塵。

圖示

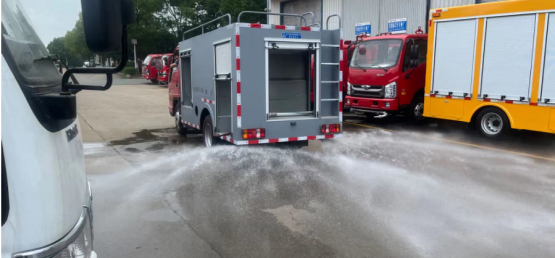

后灑

雙側后灑，灑水面積15m2

圖示

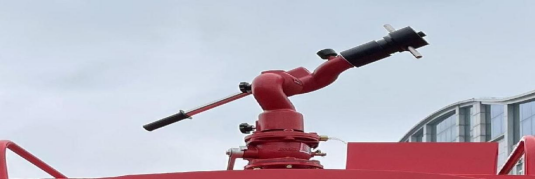

灑水炮

流量達到20L/s，柱狀射程約40m，可用作消防救援滅火。

圖示

附加電氣

設**電路

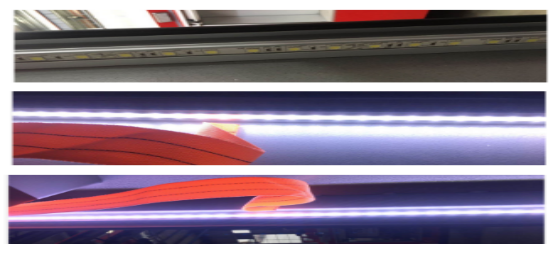

**照明

消防員室、泵房分別設有照明燈，操縱儀表板上設有照明、指示燈。

圖示

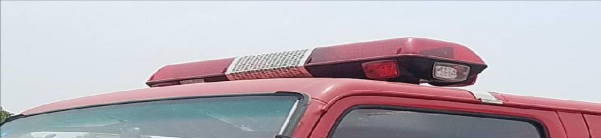

**示裝置

駕駛室頂部配備長排豪華紅紅 LED **，**報器及其**盒在駕駛室內。

圖示

序號

名  稱

數量

單位

備注

1

底盤使用說明書

1

本

2

底盤維修手冊

1

本

3

底盤質量保修卡

1

本

4

底盤合格證

1

單

5

隨車工具清單

1

單

若有

6

發動機號碼拓印件

1

份

若有

7

底盤號碼拓印件

1

份

若有

8

綠化噴灑車使用說明書

1

本

9

綠化噴灑車消防器材清單

1

單

10

綠化噴灑車合格證

1

本

11

綠化噴灑車跟蹤服務卡

1

單

12

綠化噴灑車交接清單

1

單

序號

名稱

單位

數量

備注

1

消防水帶

盤

1

13-Φ65-20 1盤

13-Φ80-20 2盤

2

吸水管

米

6

3

地上扳手

個

1

4

開關直流水**

支

1
